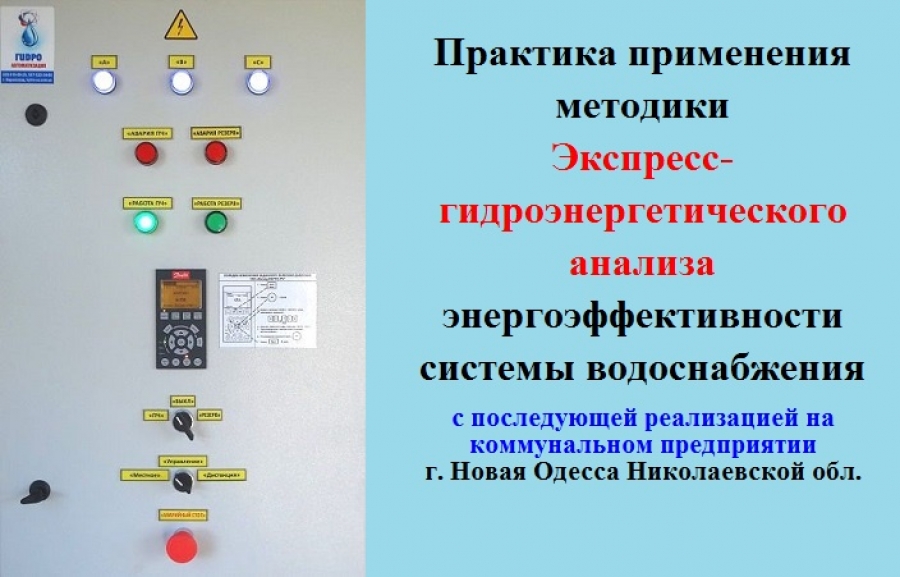

Практика применения методики Экспресс-гидроэнергетического анализа энергоэффективности системы водоснабжения
с последующей реализацией на коммунальном предприятии г. Новая Одесса Николаевской обл.
Специалисты ЧП «ГидроАвтоматизация» - предприятия, разработавшего и внедряющего авторскую методику быстрого анализа энергоэффективности работы систем водоснабжения и водоотведения среди коммунальных предприятий Украины, ознакомились 3 года назад с системой водоснабжения г. Новая Одесса, которая состояла из насосных станций двух уровней подъема. Первая включала в себя три разно удаленных артезианских скважины, из которых насосами ЭЦВ вода закачивалась в РЧВ (резервуар чистой воды).
Станция второго подъема, подающая воду непосредственно на город, была укомплектована насосами ЦНС. Рассчитав систему, при исходных: дебитах скважин, диаметрах напорных труб и других параметрах, характеризующих такие системы, специалисты установили, что предложенное ранее водоканалу решение (был выполнен рабочий проект реконструкции одним из предприятий Николаевской обл.) - не только не решало проблему, но и оставляло завышенные энергозатраты по прокачке необходимых объемов воды.
На первом же этапе обнаружились первые грубые ошибки проектантов - ни дебит двух скважин, ни диаметры труб до РЧВ - не позволяли устанавливать насосы, которые были до реконструкции. А их замена на такие же, но - новые, скорее свидетельствовали о непрофессионализме, а не о поиске путей решения существующих проблем. Итог - вместо эксплуатации трех насосов ЭЦВ (три скважины) мощностью по 32 кВт, после гидроэнергетического анализа и в переделанном проекте предполагалась установка насосов мощность по 15 кВт. Нелегко было объяснять сотрудникам водоканала, да и депутатам, участвующим в принятии решения, что насосы с производительностью 120 м3/ч – нет смысла эксплуатировать, что - реально до РЧВ доходило от двух скважин не более 50-60 м3/ч с каждой.
ДАННЫЙ ПРОЕКТ БЫЛ РЕАЛИЗОВАН ПОСЛЕ ТЕОРЕТИЧЕСКИХ ПРОГНОЗОВ!
Была получена и дополнительная экономия благодаря правильно выбранному алгоритму управления, реализуемому с помощью системы диспетчеризации.
Каков оказался конечный результат?
Система водоснабжения г. Новая Одесса может работать как полностью в автоматическом режиме, так и с возможностью удаленного вмешательства оператора в процесс управления. Системой диспетчеризации предусмотрен вывод в графическом виде удельной мощности (энергозатраты) по подаче 1 м3/ч воды всей системой. По этому показателю появилась возможность судить об эффективности построения системы, об износе оборудования, о нарушениях в алгоритме управления.
Планируемая удельная мощность на прокачку 1 м³ воды была рассчитана теоретически до начала реализации проекта.
Вот выдержка (таблица) из технико-коммерческого предложения, составленного на начальном этапе.
|
|
Q,
м3/сутки
|
Р,
кВт/сутки
|
Часы
работы/сутки
|
Удельные
энергозатраты,
кВт/м3
|
Энергозатраты с учетом тарифов, грн./сутки
|
|
До
модернизации
|
800 (ночь)
|
1500
|
7
|
1,475
|
675
|
|
После
модернизации
|
3800 (ночь и полупик)
|
1653 (610 - ночь, 1043- полупик)
|
19
|
0,435
|
1578
|
Вышеуказанная таблица была просчитана как прогноз результатов планируемой работы.
После реализации проекта факту получены следующие значения:
На подачу в г. Новая Одесса 1м3/ч воды расходуется:
Руд. = Р факт., кВт / Qфакт, м³/ч
При средней подаче 200 м3/ч воды на участок «Новая Одесса» с заданным давлением 8кг,
Руд. = 90/200= 0,45 кВт/м3
При средней подаче 200 м3/ч воды на участок «Кашперовка» с заданным давлением 5,4 кг.
Руд. = 80/200= 0,41 кВт/м3
(в теоретических расчетах - 0,435)
Приглашаем руководителей органов местного самоуправления и коммунальных предприятий к взаимовыгодному сотрудничеству!
Имеем практику реализации проектов с энергосбережением до 80%
